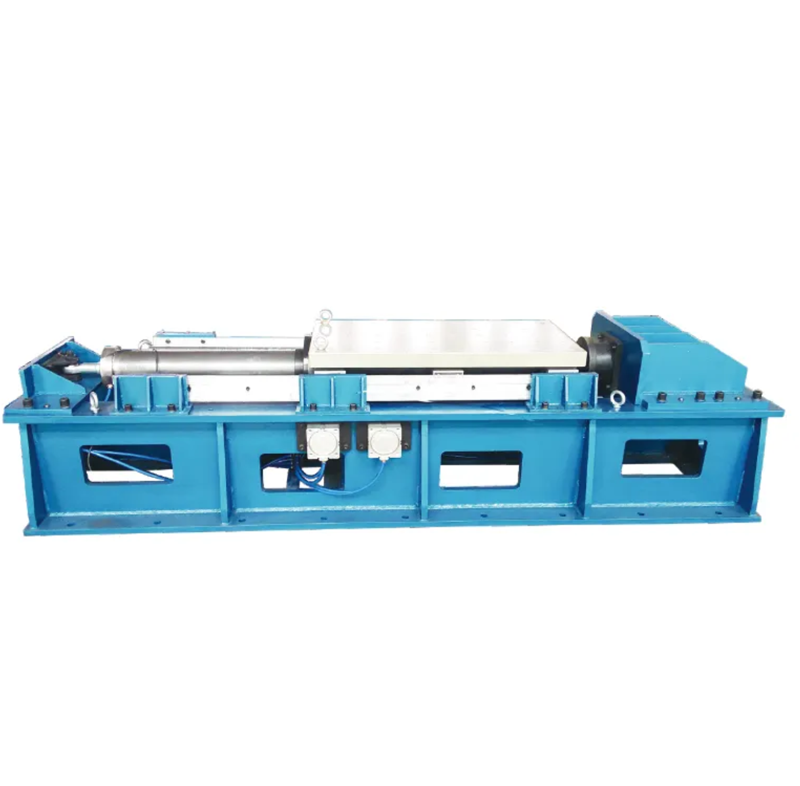

水平冲击试验台XG-SCJ1000

  名称：水平冲击试验台     规格：XG-SCJ1000

一、基本功能

a)采用气压驱动方式，实现单向水平冲击；

b)冲击台可实现半正弦波；

c)采用计算机为主的控制系统,实现操作自动化；

d)冲击台能防止二次回弹；

e)提供控制与数据采集分析系统；

f)提供加速度传感器和信号处理单元，使系统控制和测试设备容于一体，方便冲击试验装置的操作及冲击数据的处理；

g)软件可以设置自动、手动工作方式；能对采集到的数据进行分析处理(包括时域分析及冲击波形容差带的套用等)。

二、主要技术指标

a)最大工作负载：  1000kg（包括夹具、产品重量）

b)工作台有效尺寸：1000mm×1000mm

c)试验加速度和脉冲宽度：

1）冲击波形持续时间：6～30ms

2）最大冲击加速度峰值：1000g（150-1000g）

d) 冲击波形： 半正弦波 （后峰锯齿波和梯形波为可选项目）

e) 典型波形容差（A、D、êV）符合GJB150.18～86有关冲击试验的容差要求；

f) 加速度幅值均匀度和横向运动比值满足JJG497-2000的 要 求；

h) 冲击平均速度 ：   大于5次/分

g) 冲击波形最大采样率：100ksps/ch，冲击分析频率范围：10Hz～10kHz。

三、环境条件、可靠性

3.1 环境条件：

a)使用温度：－15℃～40℃；

b)存储温度：－20℃～55℃

c)相对湿度：≤80%。

3.2 可靠性：

a)平均无故障积累工作时间：　≥1000h；

b)半正弦波形发生器的累计冲击次数：不小于10000次；

c)半正弦波形发生器的在常温下的存储时间：不小于5年；

四、系统的组成

水平冲击台由机械系统（冲击台体）、气路系统、测控系统，软件组成。
